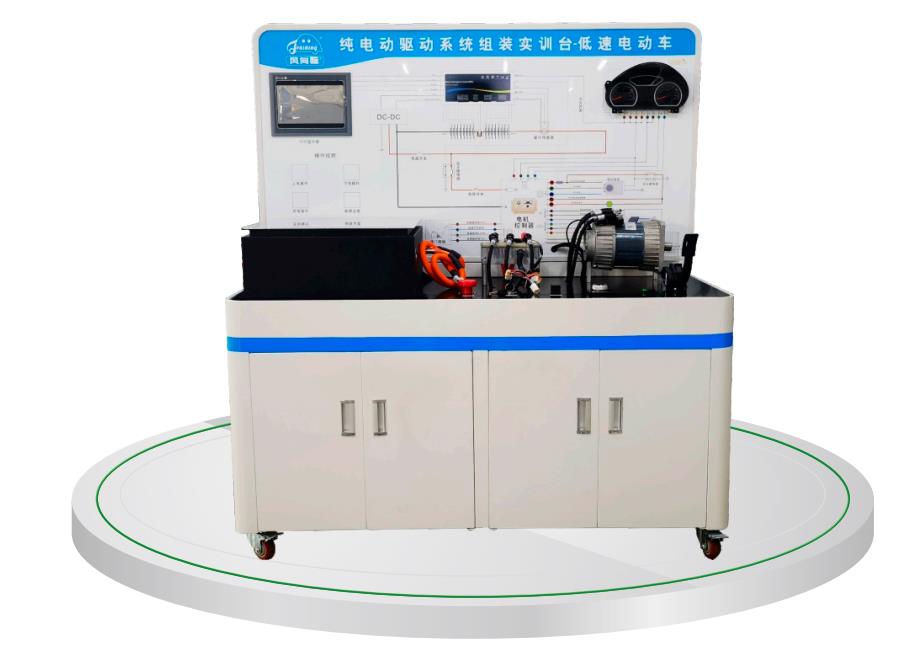

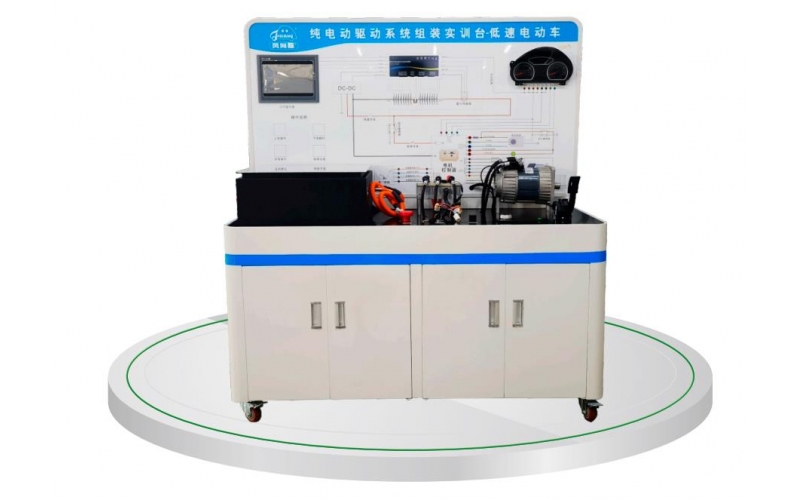

選用與48V磷酸鐵鯉動力電池包(含BMS)、電機控制器、驅動電機等部件，通過學習參照電路圖，動手組裝臺以及架，在實操過程中掌握新能源電驅動系統核心零部件的工作原理與電路連接，和各部件之間的連接控制關系，高壓系統安全注意事項，重點培養學生的動手能力，適用于中級職業技術學院新能源課程教學和實操訓練設備。

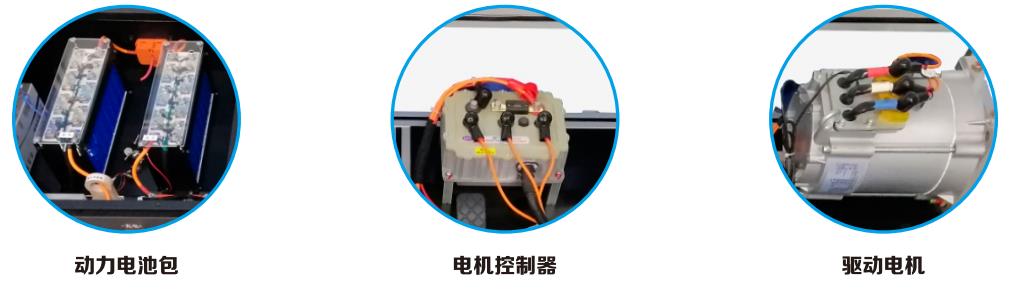

1.核心部件陳放于工作桌上，包括動力電池包、電機控制器、驅動電機、檔位、加速踏板、制動踏板、點火開關等重要部件，便

于學習部件結構以及工作原理和工作過程。

2.通過參照面板的電路圖對部件進行電路連接，學習純電動汽車的控制方式利用低電壓學習高電壓的控制方式，保證了學生生命安全，也為進入社會工作打下基礎。

3.線路搭接完成后，學員可在不同工況下，在實訓臺上實時測量各種數據，掌握純電動車運行過程控制邏輯和主要部件參數變化規律。

4.設備可進行原位設故，真實展示實車的故障點，讓學員可以直接切換到整車故障排除。

5.教板有10寸觸摸液晶顯示屏，可分頁顯示每節動力電池實時電壓、多處監測點實時溫度、繼電器工作狀態、充電數據、故障等電池包信息。
