1、產品簡介

理解智能電網中可再生能源、能源儲存和耗電器件之間復雜的相互作用是職業和技術教育的一個重要目標。leXsolar-智能電網專業實驗箱是實現這一目標的理想基礎訓練系統。隨著在實驗室規模上建立智能電網及其測量和控制，學生將非常需要學習電力運營的電氣技術挑戰。預先設置或用戶創建的場景，讓學生通過自己的實驗逐步發展他們的知識?？稍偕茉磳?duì)電網穩定性的影響是該產品的一個主要問題。學生們首先在一個實驗中體驗到這個問題，以開發自己增加網格穩定性的方法。最后在實際實驗中加以驗證。甚至像需求側管理或?qū)Ь€繩監測這樣復雜的概念也可以在實驗中解決。

除智能電網實驗外，可再生能源(如風能和光伏)以及儲能(如鋰-鐵-磷酸鹽電池或燃料電池)的實驗組件允許進行大量的基礎實驗。

2、實驗項目

2.1、智能電網實驗：

光伏（PV）發電廠的每日功率波動

風力發電廠的每日功率波動

傳統發電廠的能源供應

傳統和光伏發電廠的能源供應

徑向分布系統中的電壓行為和電網穩定性

帶光伏發電廠的電網穩定性

光伏發電廠的電網穩定性取決于耗電器件負載

光伏發電廠的電網穩定性取決于電線的長度

帶光伏發電廠和智能變電站的電網穩定性

帶光伏電站和儲存器的電網穩定性

電能驅動的電網

導體索管理

2.2、基本實驗：

2.2.1-光伏

太陽能板的IV特性

IV特性取決于照明

IV特性取決于溫度

MPP跟蹤

2.2.2-風能

葉片形狀和俯仰角度對渦輪機功率的影響

渦輪機功率取決于葉片數量

渦輪機功率取決于風向

2.3、燃料電池和電解槽電解槽的功能性：

電解槽的IV特性

燃料電池的功能性

燃料電池的IV特性

2.4、儲存技術：

電容器的充電和放電特性

磷酸鐵鋰電池的功能性和充電程序

燃料電池和電解槽的運行

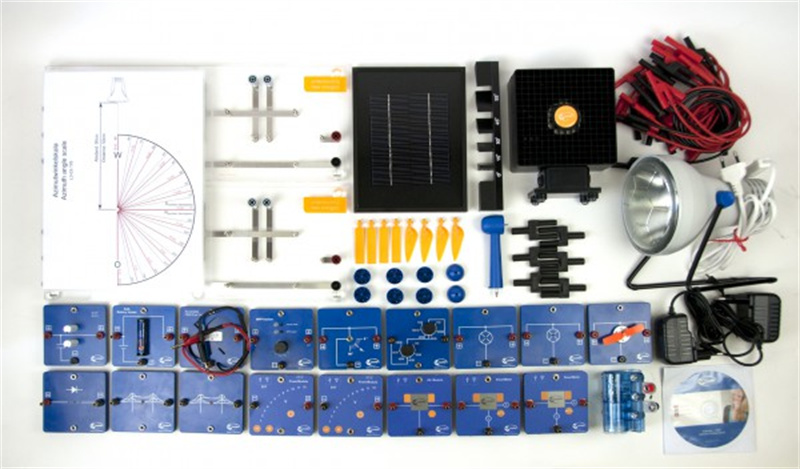

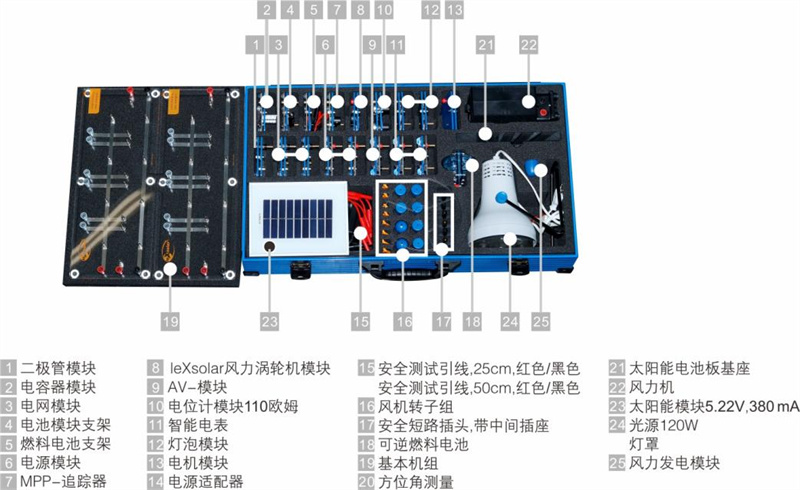

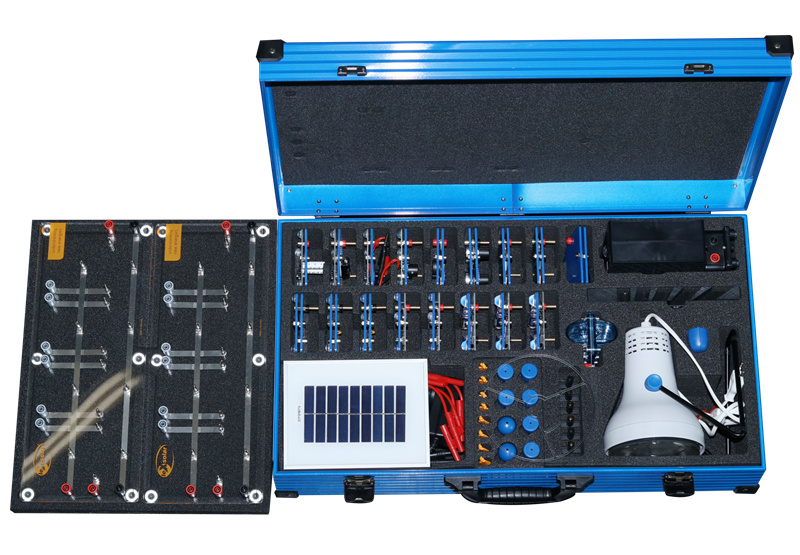

3、基本配置

4、技術參數

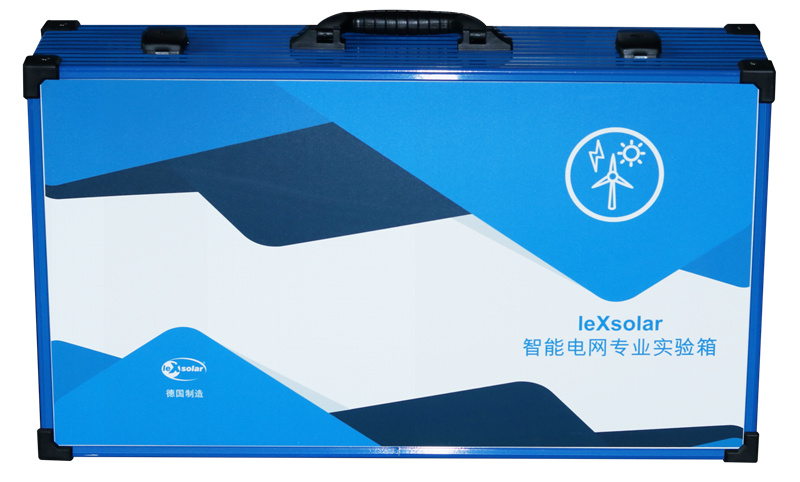

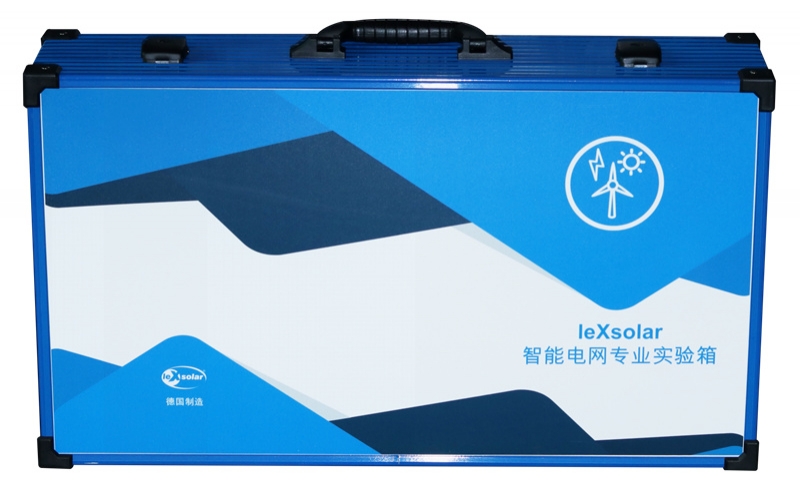

實驗箱尺寸：64*37*16.5（長*寬*高）

重量：8.5Kg

外接電源電壓：220V
